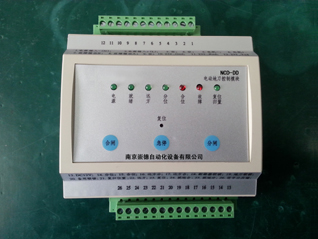

NCD-DD电动地刀控制模块
AC/DC220V
功耗 < 2W
传输波特率 t
通讯接口
显示器
键盘
传输距离
环境湿度
环境温度
液晶显示
功能选项

NCD-DD电动地刀控制模块用于控制电动接地开关的操作,能有效防止电动接地开关误动作,具备堵转和操作限时保护,操作面板上的LED灯用于故障和动作指示。

控制逻辑:
1)状态确认:操作限时时间到达后,地刀位置应与相应的操作一致,合闸和分闸位置状态符合异或关系
,不能同时操作,若出现,继续执行原操作,不响应新的操作指令;
2)堵转限流保护:控制器在停止机构动作后将机构反转,堵转保护电流整定值定为1.2A,整定值调整可
通过超级终端系统或手持终端操作;
3)操作限时:限时时间到,终止操作,时间为20s;
4)防止电机转向错误:若地刀位于合闸状态,应终止合闸操作命令;若地刀位于分闸状态,应终止分闸
操作命令;
5)报警输出:当发生堵转、操作限时时间到而操作不到位情况时,均取消正在执行的所有电动地刀操作指
令并输出报警接点动作,点亮报警指示灯,此报警动作只有输入RESET指令(复位指令)才允许解除;
6)复位报警:复位指令将取消所有正在执行的电动地刀操作指令、复位所有输出、复位合闸和分闸操作限
时和复位堵转限时。

技术参数
1)电源电压: AC/DC220V;
2)电机负载: 额定功率小于300W;
3)输出接点 :5A, AC250V/DC30V;
4)功耗:< 2W;
5)工频耐压:AC2.5KV 1min;
6)防护等级: IP20;
7)工作环境温度: -20℃ —+50℃;
8)安装方式:DIN35卡轨安装;接线方式为快速插接端子排方式。
