产品详情

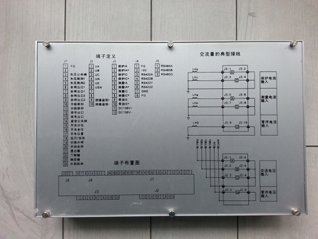

矿用线路保护测控装置
DC136V,AC100V
功耗
传输波特率 t
通讯接口
显示器
键盘
传输距离
环境湿度
环境温度
液晶显示
功能选项

技术参数:
1)电源电压 :直流电压DC136V;交流100V、50Hz;
2)额定交流数据:100V ,5A 或1A ;50Hz;
3)测量精度 :电流、电压<±0.5%,功率<±1.0% ;频率<±0.05Hz ;时间元件<1%±50ms ;方向元件角度误差<±5度 ;
4)整组动作时间(包括继电器固有时间) :不大于40ms ;
5)遥信 :分辨率1ms ;电压等级可选,一般选择DC24V(电源由装置自身提供);
6)功耗:正常不大于20W,装置动作时不大于25W;交流电压回路不大于0.5VA/相 ;交流电流回路不大于1.0VA/相;
7)过载能力 :2倍额定电流连续工作;1.2倍的额定电压,连续工作;
8)接点容量: 出口跳闸/合闸触点:1250VA,150W ;
9)装置由主体模块和显示模块组成,参考尺寸为360㎜*210㎜*68㎜(主体 宽*高*深);   120㎜*100㎜*36㎜(显示模块 宽*高*深);
10)红外遥控功能:配备红外遥控器,可远距离用键盘对装置实现操作。

主要功能:
1)保护功能:定时限/反时限过流保护、过电压/低电压保护、TV断线检测、漏电保护、负序过流保护、电缆绝缘监视保护、外部开入跳闸保护;
2)测控功能:
遥测:电压、电流、有功功率、无功功率、功率因数、频率等;
遥信:开入量可采集开关状态、模拟键盘的输入以及手动操作的输入等;
遥控:继电器回路包括分励脱扣的保护动作出口以及信号出口等;
3)通讯功能:RS485/232/422;
4)对时方式:通讯对时。
