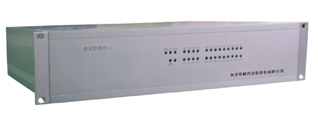

NCD通讯管理机单元
AC/DC220V
功耗
传输波特率 t
通讯接口
显示器
键盘
传输距离
环境湿度
环境温度
液晶显示
功能选项
功耗
传输波特率 t
通讯接口
显示器
键盘
传输距离
环境湿度
环境温度
液晶显示
功能选项
功能特点:
1)采用工业级芯片,设计符合国际标准,防雷击设计,220V防误触碰保护,2500VDC 浪涌保护;软件采用模块化设计;
2)多样灵活的通信接口:提供16个异步RS485/232串行口,2个CAN口,4个RJ45独立以太网接口,4个USB HOST,1个USB SLAVE,1个调试端口,1个VGA接口;
3)支持常见的通信规约IEC 60870-5-103/101/104等,动态库设计可以根据实际情况自动加载扩展;支持IEC61850标准;
4)采用硬件和软件两种对时方式,误差小于1毫秒;
5)机箱采用标准1U或2U机箱。面板上都有相对应的指示灯,以显示端口的当前通讯状态。采用背后端子接线方式,所有端口均通过通讯屏蔽电缆接线。
技术参数:
1)工作电源:AC/DC220V 50Hz ,允许偏差±20%;
2)功耗:<5W;
3)环境温度:工作-20℃~70℃;存储-40℃~100℃;
4)异步串口速率最高可达115.2kbps;RJ45以太网口速率10/100Mbps;CANBUS速率5~1000kbps可设定;
5)数据容量设计: YC≤4096个 ,YX≤8192个,DD≤1024个, YK≤1024个;
6)数据传送速度指标: YX变位≤0.5秒,YC变化≤0.5秒,YK返校≤1秒, 全数据刷新≤5秒,GPS对时误差<1ms。
