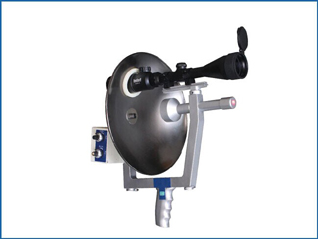

便携式高压绝缘子故障在线检测仪，应用一对对称的高灵敏度的宽带磁接收天线接收漏电流产生的磁场信号，对信号做出分析并用三维图形形象化显示信号特征，通过与故障信号波形和非故障信号波形的比对，判断故障。

检测方法：
1）在高压塔的根部放置棒状的磁性天线A和B，两根天线分别在塔的左右两侧（保持水平状态），使两个棒状的磁性天线相互平行。它们的馈线连接到仪器的输入端A和B；
2）打开机器电源，稳定5分钟后，液晶显示终端就会显示出图二所示的波形。同时，会自动给出是否存在漏电的提示，也可以人工分析波形，得出相关结论。

功能与性能指标：
1）磁性天线带宽1MHz-20MHz; 磁性天线方向性系数>20dB；
2）采样分辨率：12bit;采样速率：40MHz;谱分辨率：20KHz；
3）显示方式：图形显示。

装置特点：
1）体积小、重量轻、结构新颖美观、功能全、操作简单快捷；抗外界干扰能力极强；
2）对低值或零值绝缘子能自动报警并能判断出已经漏电的绝缘子，对尚未击穿处于临界损坏的绝缘子，在检测方法上是一个质的飞跃；
3）无需断电检测，检测方便、无危险性，安全可靠。
